Что такое вентилятор радиатора и зачем он нужен

Система охлаждения автомобиля — это как кондиционер для двигателя. Она не дает ему перегреться во время работы. Одной из ключевых деталей в этой системе является вентилятор радиатора. Представьте себе жаркий летний день, когда вы стоите в пробке. Двигатель работает, а встречного потока воздуха, который охлаждает его на скорости, нет. Вот тут-то и включается вентилятор. Он создает мощный поток воздуха, который обдувает радиатор и помогает охлаждать антифриз, циркулирующий внутри.

Если вентилятор перестанет работать, последствия могут быть серьезными. Двигатель начнет перегреваться, что приведет к потере мощности, повышенному расходу топлива и, в худшем случае, к дорогостоящему ремонту, например, деформации головки блока цилиндров. Поэтому так важно следить за его исправностью и уметь проверить его работу, а при необходимости — подключить правильно.

Чаще всего автовладельцы сталкиваются с необходимостью подключения вентилятора охлаждения после его замены, установки дополнительного оборудования или при переделке системы на ручное управление. Это не самая сложная процедура, и с ней можно справиться самостоятельно, имея базовые знания об электрике автомобиля и простой набор инструментов.

Видео: Не включается Вентилятор охлаждения Радиатора ВАЗ 2109, 2114, 2110, 2114, 2115

Подготовка к работе: что вам понадобится

Прежде чем лезть под капот, важно правильно подготовиться. Это сэкономит вам время и нервы. Вам не понадобятся специализированные или дорогие инструменты. Большинство из этого уже есть в гараже у любого автолюбителя.

Вот основной набор для подключения вентилятора радиатора на ваз:

• Набор гаечных ключей и отверток (крестовых и плоских).
• Пассатижи и кусачки.
• Изолента или термоусадка для изоляции соединений.
• Мультиметр (тестер) для проверки напряжения и целостности цепи.
• Новый датчик включения вентилятора (если вы его меняете) или реле.
• Провода нужного сечения, если планируется доработка схемы.

Обязательно убедитесь, что аккумуляторная батарея отключена. Это базовое правило безопасности при любых работах с электрооборудованием автомобиля. Снимите клемму «минус» с аккумулятора, чтобы избежать короткого замыкания и случайного включения вентилятора во время работы.

Схемы подключения: стандартная и ручная

На разных моделях ВАЗ, таких как 2109 (карбюратор) или 21099 (инжектор), схемы подключения вентилятора охлаждения могут немного отличаться. Но общий принцип остается похожим. Давайте разберем самые распространенные варианты.

Стандартная схема работает через датчик температуры. Этот датчик вкручен в радиатор или в корпус термостата. Когда температура охлаждающей жидкости достигает определенного значения (обычно около 92-98 градусов), контакты внутри датчика замыкаются, и подается питание на реле. Реле, в свою очередь, включает мощным током сам электродвигатель вентилятора. Это полностью автоматическая система.

Многие водители предпочитают делать принудительное подключение вентилятора охлаждения. Для этого в салон на панель выводится отдельная кнопка. Это полезно в сложных условиях, например, при медленном движении по бездорожью, когда можно включить обдув заранее, не дожидаясь срабатывания датчика. Для этого нужно подключить питание на вентилятор через реле и выключатель, чтобы не перегружать кнопку большим током.

Пошаговая инструкция по подключению

Теперь перейдем к самому главному — как подключить вентилятор на ваз. Мы рассмотрим общий алгоритм, который подойдет для многих моделей. Всегда сверяйтесь с руководством по ремонту вашего конкретного автомобиля.

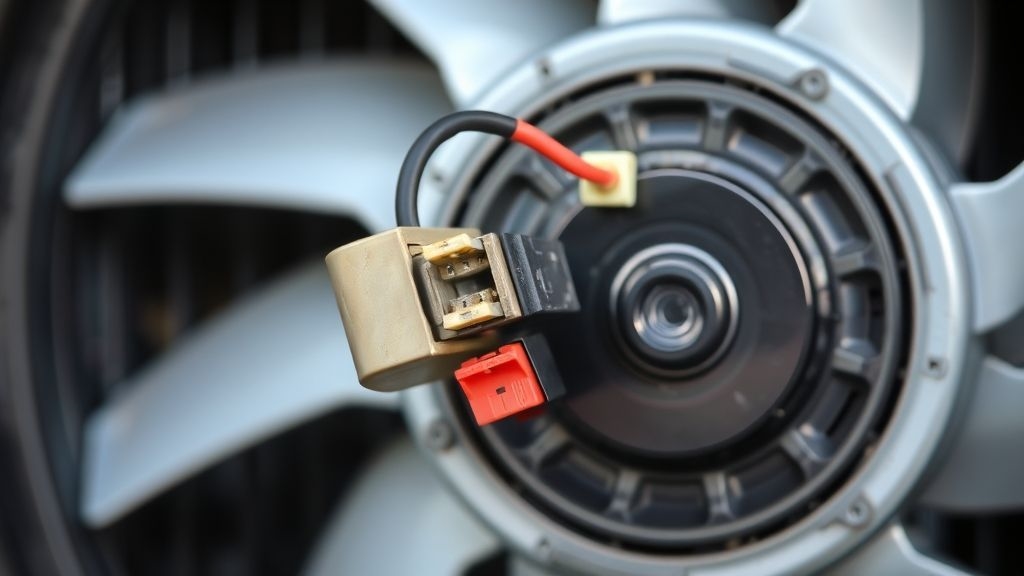

Первым делом найдите разъем питания вентилятора. Обычно это колодка с двумя или тремя проводами, идущая к моторчику. Если вы подключаете новый вентилятор, просто соедините разъемы. Если же работаете со штатной системой, проверьте, поступает ли напряжение на разъем при замыкании контактов датчика. Сделать это можно с помощью тестера.

Если вентилятор не включается, причин может быть несколько. Проверьте предохранитель, который отвечает за цепь вентилятора. Его расположение можно найти в мануале или на крышке блока предохранителей. Затем проверьте реле. Часто проще всего поставить заведомо исправное реле на место старого и проверить, заработало ли. Не забудьте проверить и сам датчик включения, замкнув его контакты отверткой. Если после этого вентилятор заработал — проблема в датчике.

Для установки кнопки принудительного включения вам понадобится реле. Силовой провод от аккумулятора (через предохранитель) подается на контакт реле, а с другого силового контакта провод идет на плюсовую клемму вентилятора. Минусовая клемма обычно всегда соединена с массой кузова. Управляющая цепь реле подключается через выключатель в салоне к плюсу. Такая схема безопасна и надежна.

Видео: Схема Подключения ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ. Не включается Вентилятор охлаждения Радиатора ВАЗ 2114

Частые проблемы и их решение

Даже после правильного подключения могут возникнуть неполадки. Знание типичных проблем поможет быстро найти и устранить причину. Большинство неисправностей связано с электрической частью.

Самая распространенная беда — это окисление контактов. Осмотрите все разъемы: колодку на самом вентиляторе, клеммы реле и датчика. Окислы и грязь нарушают контакт и мешают прохождению тока. Очистите их щеткой или специальным средством. Вторая по частоте проблема — это перегорание предохранителя. Всегда устанавливайте предохранитель того номинала, который рекомендован производителем.

Если вы сделали принудительное подключение, а вентилятор не крутится, проверьте всю цепь мультиметром. Есть ли напряжение на кнопке? Срабатывает ли реле? Доходит ли питание до мотора? Последовательная проверка каждого элемента неизбежно приведет вас к источнику проблемы. Помните, что надежные соединения и хорошая изоляция — залог долгой и беспроблемной работы системы охлаждения вашего автомобиля.
