Что нужно знать перед подключением ВАЗ 2110

Подключение различных устройств в автомобиле ВАЗ 2110 — это задача, с которой рано или поздно сталкивается почти каждый владелец. Это может быть замена магнитолы, установка дополнительных габаритов или подключение противотуманных фар. Многие автолюбители боятся браться за эту работу самостоятельно, опасаясь что-то испортить. Однако, понимая общие принципы и имея под рукой правильную инструкцию, с этим можно справиться без помощи специалистов.

Самое главное — это безопасность. Перед началом любых работ, связанных с электропроводкой, обязательно отсоедините минусовую клемму от аккумулятора. Это простое действие убережет вас от короткого замыкания и возможных повреждений бортовой сети автомобиля. Также заранее подготовьте необходимый инструмент: набор отверток, изоленту, пассатижи и, желательно, мультиметр для проверки напряжения и целостности проводов.

Не менее важно понимать, куда какой провод подключать. Стандартная электропроводка ВАЗ 2110 имеет цветовую маркировку, что значительно облегчает процесс. Например, провод питания обычно красный или желтый, а масса — черная или коричневая. Всегда сверяйтесь со схемами, которые можно найти в руководстве по эксплуатации автомобиля или в тематических форумах в интернете.

Видео: Правильное подключение магнитолы на ваз 2110 для чайников

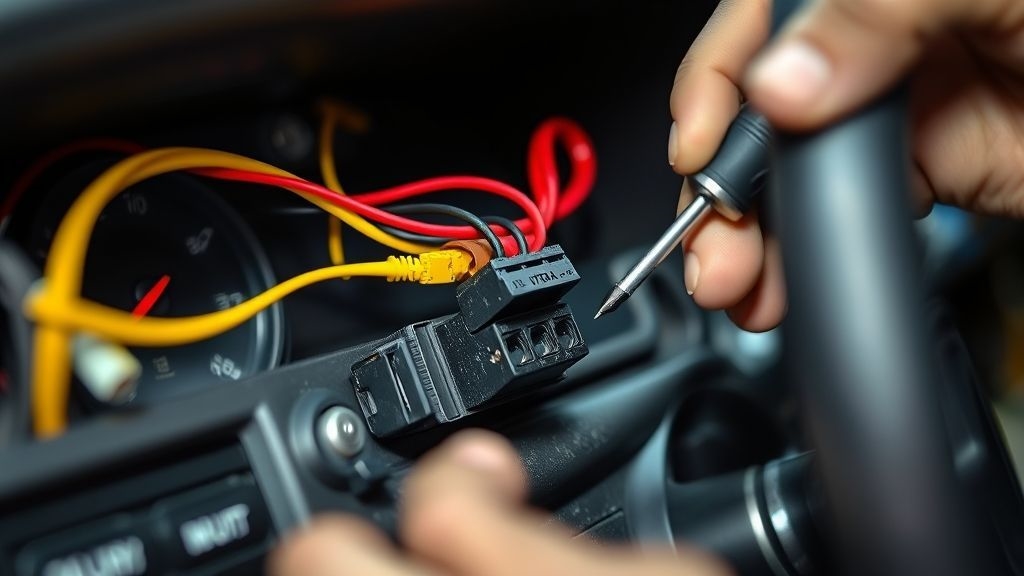

Подключение автомагнитолы на ВАЗ 2110

Один из самых частых запросов — это как правильно подключить новую магнитолу. Штатное место под аудиосистему в «десятке» готово к установке стандартного головного устройства размером 1 DIN. Первым делом необходимо аккуратно снять декоративную накладку вокруг старой магнитолы или заглушки. Обычно она держится на пластиковых защелках, поэтому подденьте ее плоской отверткой, обернутой в мягкую ткань, чтобы не поцарапать панель.

Далее нужно разобраться с проводами. Штатная проводка автомобиля имеет свой разъем. Для подключения современной магнитолы вам понадобится переходник, который называется ISO-адаптер. Он с одной стороны подключается к штатной колодке автомобиля, а с другой — имеет стандартные штекеры для магнитолы. Это самое правильное и безопасное решение, так как вы не повреждаете родную проводку.

Основные провода, которые вам нужно подключить через адаптер:

• Постоянный плюс (память): отвечает за сохранение настроек магнитолы. Подключается к желтому проводу.
• Плюс зажигания (управление): включает магнитолу при повороте ключа. Подключается к красному проводу.
• Масса (земля): обеспечивает замыкание цепи. Подключается к черному проводу.
• Провода акустики: обычно помечены парами (передние/задние динамики, левый/правый каналы).

После соединения всех проводов через переходник аккуратно установите магнитолу в посадочное место, закрепите ее и наденьте декоративную рамку. Только после полной проверки надежности всех соединений можно подключить аккумулятор и проверить работу системы.

Подключение противотуманных фар и другого оборудования

Правильное подключение противотуманок — это не только вопрос комфорта, но и безопасности. Для их установки на ВАЗ 2110 вам понадобится сам комплект фар, реле, кнопка включения в салоне, предохранитель и провода. Устанавливать фары лучше всего в предусмотренные для этого места в переднем бампере. Далее нужно проложить проводку от фар в подкапотное пространство.

Силовую часть цепи необходимо подключать через реле. Это защитит кнопку включения в салоне от высоких токов и предотвратит возможные проблемы с электропроводкой. Питание для реле лучше брать непосредственно с аккумулятора, установив в разрыв цепи предохранитель номиналом 10-15 А. Управляющий контакт реле подключается к кнопке включения в салоне, которая, в свою очередь, должна запитываться только после включения зажигания. Это исключит ситуацию, когда вы случайно можете оставить фары включенными и посадить аккумулятор.

Аналогичным образом подключается и другое дополнительное оборудование, такое как сабвуфер, дополнительная подсветка или видеорегистратор. Главный принцип — любое мощное устройство должно подключаться через реле, а его цепь должна быть защищена отдельным предохранителем. Все соединения проводов должны быть надежно заизолированы, а сами проводы уложены в гофру и закреплены хомутами вдали от движущихся и горячих частей двигателя.

Видео: Как подключить магнитолу правильно на ВАЗ 2114 #авто #магнитолаВАЗ2114 #ПодлкючениеМагнитолы

Частые ошибки и как их избежать

Даже зная, как правильно подключить устройство, многие допускают досадные промахи. Самая распространенная ошибка — это неправильное определение плюсового и минусового проводов при подключении магнитолы. Если перепутать постоянный плюс и плюс зажигания, магнитола не будет запоминать настройки или, наоборот, будет разряжать аккумулятор при стоянке. Всегда используйте мультиметр для проверки.

Еще одна частая проблема — плохой контакт. Недостаточно просто скрутить провода и обмотать изолентой. Надежнее использовать специальные автомобильные клеммные колодки или гильзы, которые обжимаются прессом. Это обеспечит надежное соединение, которое не окислится со временем и не будет греться под нагрузкой.

Наконец, многие забывают о предохранителях. Установка устройства без предохранителя, рассчитанного на соответствующий ток, — это прямой путь к пожару. Всегда устанавливайте предохранитель как можно ближе к источнику питания (аккумулятору). Если какое-то оборудование перестало работать, первым делом проверьте предохранитель — это самая простая и частая причина неисправности.

Помните, что аккуратность и внимательность — ваши главные помощники. Не торопитесь, дважды перепроверяйте каждое соединение по схеме, и тогда подключение любого устройства на вашем ВАЗ 2110 пройдет успешно и безопасно.
